气体灭火系统管道要求

专业提供七氟丙烷、IG541、二氧化碳、泄压口装置,免费管件提量、计算泄压口和管网优化方案，咨询请点击：

1) 输送气体灭火剂的管道应采用无缝钢管。其质量应符合现行国家标准《输送流体用无缝钢管》GB/T 8163的规定、《高压锅炉用无缝钢管》GB5310等的规定。无缝钢管内外壁应采取热浸镀锌等防腐措施。镀层应均匀、平滑，其厚度不宜小于15μm，中泽消防防腐处理完全符合环保要求的方式。

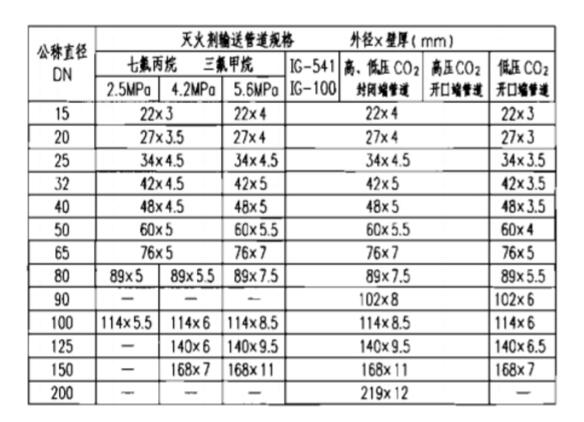

如采用无缝钢管，壁厚如图：
泄压口，气体灭火泄压口，气体高压管件

2) 输送气体灭火剂的管道安装在腐蚀性较大的环境中，需要采用不锈钢管。其质量应符合现行国家标准《流体输送用不锈钢无缝钢管》GB/T14976的规定。

3) 输送启动气体的管道，宜采用铜管，其质量应符合现行国家标准《拉制铜管》GB1527的规定。

4）管道的连接，当公称直径小于或等于80mm时，宜采用螺纹连接；大于80mm时，宜采用法兰连接。钢制管道附件应内外防腐处理，防腐处理宜采用符合环保要求的方式。使用在腐蚀性较大的环境里，应采用不锈钢的管道附件。

5) 系统组件与管道的公称工作压力，不应小于在最高环境温度下所承受的工作压力。

6) 系统组件的特性参数应由国家法定检测机构验证或测定。

7) 灭火剂输送管道的施工，无缝钢管采用法兰连接时，应在焊接后进行内外镀锌处理。已镀锌的无缝钢管不宜采用焊接连接，与选择阀等个别连接部位需采用法兰焊接连接时，应对被焊接损坏的镀锌层做防腐处理。

8) 管道穿过墙壁、楼板处应安装套管。穿墙套管的长度应和墙厚相等，穿过楼板的套管长度应高出地板50mm。管道与套管间的空隙应采用柔性不燃烧材料填塞密实。

9) 管道末端喷嘴处应采用支架固定，支架与喷嘴间的管道长度不应大于500mm。公称直径大于或等于50mm的主干管道，垂直方向和水平方向至少应各安装一个防晃支架。当穿过建筑物楼层时，每层应设一个防晃支架。当水平管道改变方向时，应设防晃支架。

10）灭火剂输送管道安装完毕后，应进行水压强度试验和气压严密性试验。

11) 灭火剂输送管道在水压强度试验合格后，或气压严密性试验前，应进行吹扫。吹扫管道可采用压缩空气或氮气。吹扫时，管道末端的气体流速不应小于20m/s，采用白布检查，直至无铁锈、尘土、水渍及其他脏物出现。

12) 灭火剂输送管道的外表面应涂红色油漆。

13) 喷嘴的安装，安装在吊顶下的不带装饰罩的喷嘴，其连接管管端螺纹不应露出吊顶；安装在吊顶下的带装饰罩的喷嘴，其装饰罩应紧贴吊顶。喷嘴安装时应逐个核对其型号、规格和喷孔方向，并应符合设计要求。

14) 最后，调试与验收。具体的气体灭火系统的调试与验收可参见《气体灭火系统施工及验收规范》（GB50263-97）中的要求。
