安装准备

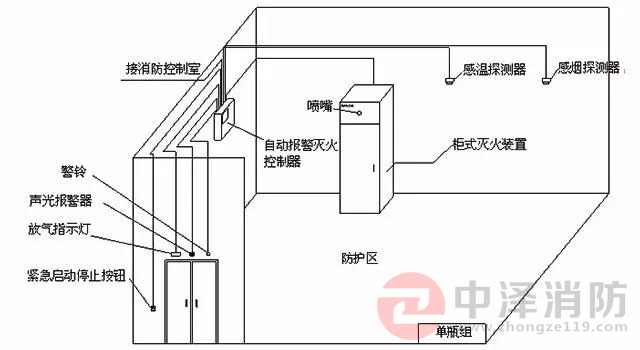

　　安装前必须认真阅读与装置有关的说明书，熟悉工程设计方案。确保灭火装置布置与设计图纸相符，各部件齐全且符合设计要求。装置安装示意图如下：



　　1）防护区内应设警铃或声光报警器，火灾发生时，警示人员及时离开。

　　2）防护区外应设声光报警器，建议安排在防护区疏散出口的门楣上方。

　　3）紧急启停按钮应该安装在防护区疏散出口的门外便于操作的地方，安装高度为中心点距地面1.5m，紧急启停按钮具备紧急启动和紧急停止功能。

　　4）如设置手动与自动转换装置，应设在防护区疏散出口的门外便于操作的地方，安装高度为中心点距地面1.5m。

　　5）灭火剂喷放指示灯应设在防护区的入口处，建议安装在门楣上方，灭火剂喷放时指示灯点亮，保持到防护区通风换气后，以手动方式解除。

　　安装：

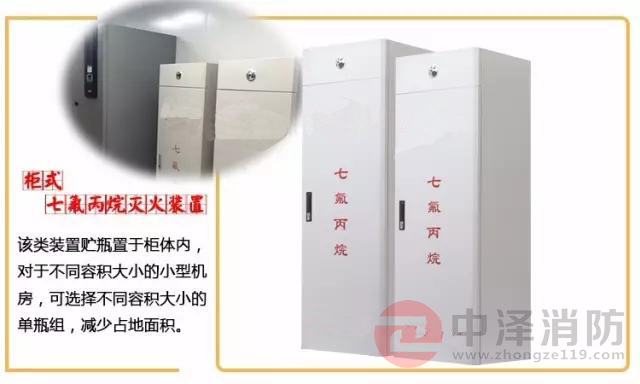

　　1）将柜体放置在防护区气体灭火设计图纸所标识位置，建议尽量使柜体背部安装在防护区靠墙位置，单台时应将喷嘴基本对准重点保护设备，多台时应均匀分布，并保证柜体平稳无晃动和倾斜。

　　2）将灭火剂瓶组搬进柜子中央，正面（喷字面）向外，并用抱箍和七字钩固定在柜体上，注意不要压坏柜体。若是双瓶组，将主动储瓶用抱箍固定在柜内右边，然后在左边固定好从动储瓶。

　　3）将喷嘴安装在柜体上部喷嘴孔，喷射方向朝柜外，内部用紧固螺母固定在柜体上。

　　4）高压软管带弯头端接头装在容器阀灭火剂出口螺纹上，扳手拧紧。另一侧连接在喷嘴末端螺纹上，扳手拧紧。

　　5）压力信号器调试好后安装在高压软管相应接口上，扳手拧紧。

　　6）压力表安装在容器阀压力表接口上，扳手拧紧。

　　7）将电磁驱动器安装在储瓶容器阀上（应在确保调试完毕后安装）。若是双瓶组，将电磁驱动器安装在主动储瓶容器阀上，气动驱动器安装在从动储瓶容器阀上。

　　8）安装双瓶组启动管路，将主动瓶容器阀与从动瓶气动驱动器连接起来。若两瓶组距离有偏差会导致该部件安装不上，此时需微调两瓶组的位置。（单瓶组无此操作）

　　9）将压力信号器及电磁驱动器的线路从柜体后预留穿线孔穿出，并与火灾自动报警灭火控制器或消防控制中心接通。注意使用防护套管，以免损坏线路。

　　10）检查各个安装连接部位，必须保证固定牢靠，管路连接密封处良好，线路连接无误。至此，整套七氟丙烷灭火装置安装完毕。

　　调试：

　　1）电磁驱动器启动试验：取下电磁驱动器，拔出电磁驱动器保险销，接通测试电源（DC24V），试验电磁铁联动闸刀是否动作。测试完毕后，闸刀及电磁驱动器保险销应复位。

　　切记：调试电磁驱动器时，应确保离开容器阀单独进行。

　　2）储存压力检查：逆时针旋开压力表后面螺母至压力表显示（测压通道打开），如指针在绿区为正常。检测完毕后，切记应旋紧螺母（关闭测压通道），以免压力表长期受压损坏和泄露。

　　3）反馈信号模拟：短接压力信号器的两条引线模拟喷放反馈信号。

　　4）火灾自动报警灭火控制器调试：分别进行自动、手动、紧急启动/停止等测试。应符合《气体灭火系统施工及验收规范》要求。

　　5）调试合格后，将电磁驱动器小心的安装在灭火剂容器阀上，压力信号器安装在高压软管相应接口上，与信号反馈线连接。

　　6）待消防部门验收合格、使用单位人员培训到位后，才可接通电磁驱动器的启动线路，才可拔掉电磁驱动器保险销，装置开始正式运行。
