管网气体灭火系统的喷头压力是多大？

点击：次来源：未知时间：2020-04-23

专业提供七氟丙烷、IG541、二氧化碳、泄压口装置,免费管件提量、计算泄压口和管网优化方案，咨询请点击：

经常有客户咨询，管网气体灭火系统的喷头的工作压力是多大，由于有管网气体灭火系统的压力要经过管网确定，每个防护区的压力计算结果都会不同，但都应满足规范对喷头最低工作压力的要求，因此，可以通过规范的要求，反推喷头的工作压力最低值。

七氟丙烷灭火系统规范要求

3.3.16 七氟丙烷气体灭火系统的喷头工作压力的计算结果，应符合下列规定：
1 一级增压储存容器的系统Pc ≥0.6（MPa，绝对压力）；
2 二级增压储存容器的系统Pc ≥0.7（MPa，绝对压力）；
3 三级增压储存容器的系统Pc ≥0.8（MPa，绝对压力）。

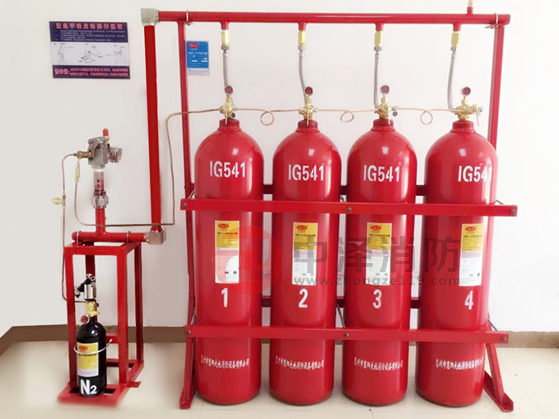

IG541系统规范要求

3.4.9 IG541混合气体灭火系统的喷头工作压力的计算结果，应符合下列规定：
1 一级充压（15MPa）系统， Pc≥2.0（MPa，绝对压力）；
2 二级充压（20MPa）系统， Pc≥2.1（MPa，绝对压力）。
注：Pc——喷头工作压力。

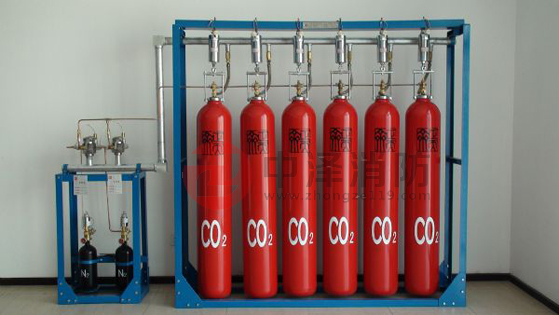

二氧化碳灭火系统规范要求

4.0.7 喷头入口压力（绝对压力）计算值：高压系数不应小于1.4MPa，低压系统不应小于1.0MPa。

绝对压力与相对压力

注意上述关于压力的表述，都是绝对压力，绝对压力与相对压力的关系如下：
绝对压力是指直接作用于容器或物体表面的压力，即物体承受的实际压力，其零点为绝对真空，符号为Pabs。包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为“大气压”，符号为B；
用压力表、真空表、U形管等仪器测出来的压力叫“表压力”（又叫相对压力），“表压力”以大气压力为起点，符号为Pg。绝对压力、大气压和表压力三者之间的关系是：
Pg = Pabs - B。
标准大气压一般为0.1MPa，假定在一个标准大气压的情况下，如果用压力表检测喷头处的压力，检测的喷头压力Pg = Pabs – 0.1（单位MPa）。

喷头的工作压力

喷头的工作压力，与防区的喷头布置形式，管道走向，大小等因素息息相关。
1、同一防护区，采用的官网布置方式不同，管径不同，都会影响压力计算结果；
2、如果不是均衡系统，同一防护区内的喷头的工作压力也会有所不同。
每个管网气体灭火系统的官网都要经过压力计算，满足规范要求。假定以满足规范最低要求，则喷头的工作压力（表压）分别如下：

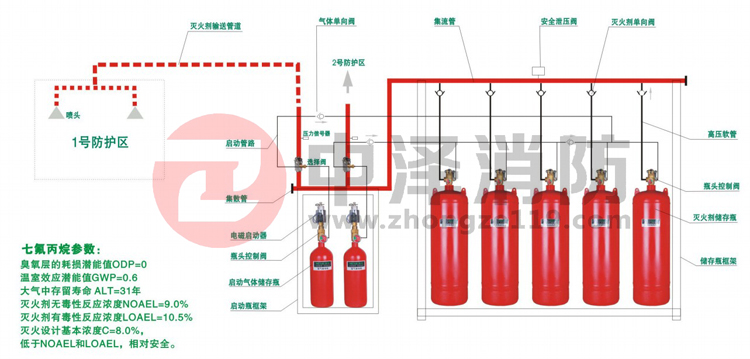

七氟丙烷灭火系统

一级增压系统为2.5MPa，一般用于柜式装置，其喷头的工作压力应大于等于0.6 - 0.1 = 0.5MPa。
二级增压系统为4.2MPa，其喷头的工作压力应大于等于0.7-0.1 =0.6MPa；
三级增压系统为5.6MPa，其喷头的工作压力应大于等于0.8 – 0.1 = 0.7MPa；
